VFD hautes performances série H900

Tension autorisée

Plage de changement

CA triphasé 380 V ~ 480 V

Monophasé AC220 V ~ 260 V

Sortir

Tension

0 ~ 480V

0 ~ 260V

Fréquence

Contrôle vectoriel : 0~500 Hz Contrôle V/F : 0~5000 Hz

Capacité de surcharge

Machine de type G : 150 % de courant nominal pendant 60 s ; Courant nominal de 180 % pendant 3 s.

Machine de type P : 120 % de courant nominal pendant 60 s ; Courant nominal de 150 % pendant 3 s.

Cméthode de contrôle

Contrôle V/F, contrôle vectoriel sans capteur de vitesse (SVC)

Caractéristiques de contrôle

Réglage de la fréquence

Résolution

Entrée analogique

Fréquence maximale × 0,025 %

Paramètres numériques

0,01 Hz

Contrôle V/F

Courbe V/F

Trois types : type linéaire ; type multipoint; Courbe V/F du Nième type de puissance

(1.2, 1.4, 1.6, 1.8, 2)

Séparation V/F

2 méthodes : séparation complète, semi-séparation

Augmentation de couple

Réglage manuel : 0,0～30,0 % de la sortie nominale

Boost automatique : Déterminez automatiquement le couple boost en fonction du courant de sortie et des paramètres du moteur.

Limitation automatique du courant et de la tension

Que ce soit en accélération, en décélération ou en fonctionnement stable, il peut détecter automatiquement le courant et la tension du stator du moteur et les supprimer dans la plage autorisée sur la base d'un algorithme unique, minimisant ainsi la possibilité de déclenchement sur défaut du système.

Caractéristiques de contrôle

Contrôle vectoriel sans capteur

Caractéristiques de fréquence de tension

Ajustez automatiquement le rapport tension-fréquence de sortie en fonction des paramètres du moteur et d'un algorithme unique

Caractéristiques de couple

Couple de démarrage :

Couple nominal de 150 % à 3,0 Hz (contrôle V/F)

Couple nominal de 150 % à 0,5 Hz (contrôle vectoriel sans capteur de vitesse)

Précision en régime permanent de la vitesse de fonctionnement : vitesse synchrone nominale ≤ ± 0,2 %

Fluctuation de vitesse : ≤ ± 0,5 % de la vitesse synchrone nominale

Réponse en couple : ≤ 20 ms (contrôle vectoriel sans capteur de vitesse)

Autodétermination des paramètres du moteur

Sans aucune restriction, la détection automatique des paramètres peut être complétée dans des conditions statiques et dynamiques du moteur pour obtenir le meilleur effet de contrôle

Suppression de courant et de tension

Contrôle en boucle fermée du courant complet, évitant complètement les chocs de courant, avec une fonction parfaite de suppression des surintensités et des surtensions

Suppression des sous-tensions pendant le fonctionnement

Surtout pour les utilisateurs ayant une faible tension de réseau ou des fluctuations fréquentes de tension de réseau, le système peut maintenir la durée de fonctionnement la plus longue possible sur la base d'algorithmes uniques et de stratégies d'allocation d'énergie résiduelle, même lorsque la tension est inférieure à la plage autorisée.

Fonctions typiques

Fonctionnement à plusieurs vitesses et fréquences d'oscillation

Commande multi-vitesse programmable à 16 segments, plusieurs modes de fonctionnement en option. Fonctionnement à fréquence oscillante : fréquence prédéfinie, fréquence centrale réglable, mémoire d'état et récupération après une panne de courant

Contrôle PID

Communication RS485

Contrôleur PID intégré (la fréquence peut être préréglée), fonction de communication RS485 de configuration standard

Réglage de la fréquence

Entrée analogique

Tension CC 0 ~ 10 V, courant CC 0 ~ 20 mA (les limites supérieure et inférieure sont facultatives)

Entrée numérique

Réglage du panneau de commande, réglage de l'interface RS485, contrôle du terminal UP/DOWN et plusieurs réglages de combinaison avec entrée analogique

Signal de sortie

Sortie numérique

2 sorties à collecteur ouvert sur borne Y et 2 sorties relais programmables (TA, TB, TC), jusqu'à 58 options de signification

Sortie analogique

2 sorties de signal analogique, la plage de sortie est réglée de manière flexible entre 0 ~ 20 mA ou 0 ~ 10 V, ce qui peut réaliser la sortie de quantités physiques telles que la fréquence définie et la fréquence de sortie.

Fonctionnement automatique de stabilisation de tension

Selon les besoins, vous pouvez choisir la stabilisation dynamique de la tension, la stabilisation statique de la tension et la non-stabilisation pour obtenir l'effet de fonctionnement le plus stable.

Accélération et décélération

réglage de l'heure

0,0 s ~ 6 500,0 s peuvent être réglés en continu, les modes en forme de S et linéaires sont facultatifs

Frein

Énergie

consommation

frein

La tension de démarrage du freinage dynamique, la tension d'hystérésis et le taux de freinage dynamique peuvent être ajustés en continu

CC

frein

Fréquence de démarrage du freinage CC à l'arrêt : 0,00 ～ [F00.10] fréquence maximale

Temps de freinage : 0,0～100,0s ; Courant de freinage : 0 % ~ 100 % du courant nominal

Fonctionnement à faible bruit

La fréquence porteuse est réglable en continu de 0,5 KHz à 16,0 KHz pour minimiser le bruit du moteur

Vitesse de suivi de la vitesse

Fonction de redémarrage

Il peut réaliser le redémarrage en douceur et la fonction de redémarrage d'arrêt instantané du moteur en marche

Comptoir

Un compteur interne pour une intégration facile du système

Exécuter la fonction

Réglage des limites de fréquence supérieure et inférieure, opération de saut de fréquence, limite de fonctionnement inverse, compensation de fréquence de glissement, communication RS485, contrôle d'augmentation et de diminution de fréquence, opération d'auto-récupération de défaut, etc.

Contenu de l'alarme

Il existe huit enregistrements de paramètres de fonctionnement, notamment la fréquence de sortie, la fréquence réglée, le courant de sortie, la tension de sortie, la tension continue, la température du module, le temps de mise sous tension et le temps de fonctionnement lorsque trois défauts se déclenchent.

Fonction de protection

Surintensité, surtension, sous-tension, panne de module, relais thermique électronique, surchauffe, court-circuit, perte de phase d'entrée et de sortie, réglage anormal des paramètres du moteur, panne de mémoire interne, etc.

Eenvironnement

Température ambiante

-10℃～＋40℃ (Lorsque la température ambiante est de 40℃～50℃, veuillez l'utiliser à un indice réduit)

Humidité ambiante

5% ~ 95% RH, pas de condensation

Alentours

En intérieur (pas de soleil direct, pas de corrosion, pas de gaz inflammable, pas de brouillard d'huile, de poussière, etc.)

Altitude

Détarage pour une utilisation au-dessus de 1 000 mètres, 10 % pour chaque augmentation de 1 000 mètres

Sstructure

Niveau de protection

IP20

Méthode de refroidissement

Refroidissement par air, avec contrôle du ventilateur

Installation

Mural, de type armoire

Monophasé 220V

0.75

4.5

0.75

1.5

7.0

1.5

2.2

10

2.2

Triphasé 380V

0.75

2.5

0.75

1.5

3.7

1.5

2.2

5

2.2

4.0

9

4

5.5

13

5.5

7.5

17

7.5

11

25

11

15

32

15

18.5

37

18.5

22

45

22

Triphasé 380V

30

60

30

37

75

37

45

90

45

55

110

55

75

150

75

93

176

93

110

210

110

132

253

132

160

300

160

185

340

185

200

380

200

220

420

220

250

470

250

280

520

280

315

600

315

355

640

350

400

750

400

450

840

450

500

930

500

630

1150

630

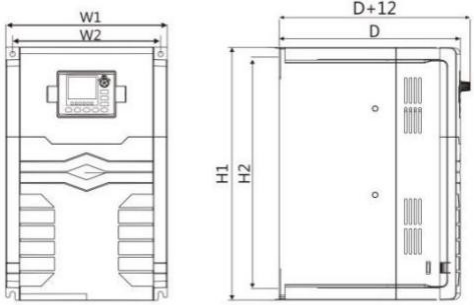

W1

H1

D

W2

H2

Φ

long

Largeur

haut

Monophasé 220V

H900-2SR75G

0.75

95

212

144

78

198

5

258

140

184

1.3

H900-2S01R5G

1.5

1.3

H900-2S02R2G

2.2

1.3

Trois-

phases 380V

H900-4TR75G/1.5P

0.75

1.3

H900-4T01R5G/2.2P

1.5

1.3

H900-4T02R2G/4P

2.2

1.3

H900-4T0004G/5.5P

4.0

1.4

H900-4T05R5G/7.5P

5.5

1.5

W1

H1

D

W2

H2

Φ

long

Largeur

haut

380V trois-

phase

H900-4T07R5G/11P

7.5

140

240

183

129

229

8

296

206

240

3.1

H900-4T0011G/15P

11

3.2

W1

H1

D

W2

H2

Φ

L

W

H

380V trois-

phase

H900-4T0015G/18.5P

15

205

322

197

188

305

7

412

295

285

5.8

H900-4T18R5G/22P

18.5

5.9

H900-4T0022G/30P

22

6.2

W1

H1

D

W2

H2

Φ

long

Largeur

haut

380V trois-

phase

H900-4T0030G/37P

30

225

370

205

150

357

6

420

290

280

10.4

Type de cadre 4

H900-4T0037G/45P

37

270

463

223.9

201.5

444.5

6.5

547

360

323

14

Type de cadre 5

380V trois

-phase

W1

H1

D

W2

H2

Φ

L

W

H

380V trois-

phase

H900-4T0075G/93P

75

320

565

276

240

545

11

650

430

390

30.8

Type de cadre 8

W1

H1

D

W2

H2

Φ

L

W

H

380V trois-

phase

H900-4T0093G/110P

93

340

720

305.6

260

700.5

9

787

455

388

40

H900-4T0110G/132P

110

41.5

H900-4T0132G/160P

132

380

720

305.6

260

700.5

9

787

495

388

46

H900-4T0160G/185P

160

47

H900-4T0185G/200P

185

470

830

347.1

343

791

11

898

625

439

70.5

H900-4T0200G

200

70.5

W1

H1

D

W2

H2

Φ

L

W

H

380V triphasé

H900-4T0220G

220

550

835

320

360

810

10.5

950

680

500

104.2

H900-4T0250G

250

104.24

380V trois-

phase

380V trois-

phase
